HD-UHZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
HD-UHZ型磁翻板液位計是恒大儀表公司創新設計的新一代，產品技術先進，結構合理，顯示清晰直觀，由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動，同時驅動主體外指示內的雙色磁板翻轉，有液位時轉示紅色、無液位時轉示白色。紅色和白色之間的界線即代表液位高度。從而使液位指示顯得更加清晰。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。
HD-UHZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。
HD-UHZ工作原理：主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

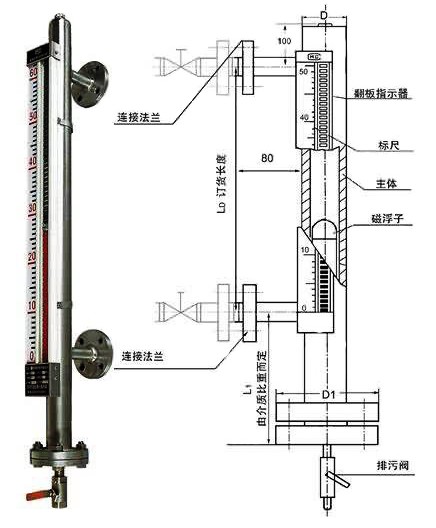

HD-UHZ結構如下圖所示
|
HD-UHZ
|
系列
|
規格系列型號
|
|
1
|
磁翻板指示
|
|
|
2
|
磁翻板指示-遠傳輸出
|
|
a
|
基本型
|
|
b
|
保溫型（夾套型） S防霜型 R電伴熱型
|
|
c
|
插入型
|
|
d
|
耐腐型
|
|
e
|
插入保溫型
|
|
f
|
插入耐腐型
|
|
g
|
保溫耐腐型
|
|
1
|
無報警
|
|
2
|
帶1只報警點
|
|
3
|
帶2只報警點
|
|
4
|
帶3只報警點
|
|
5
|
帶4只報警點
|
|
|
5
|
不銹鋼
|
主體材質
|
|
6
|
防腐鋁
|
|
7
|
鈦
|
|
8
|
PVC
|
|
9
|
四氟包裹
|
|
|
A
|
-40-0℃
|
工作溫度
|
|
B
|
≤80℃
|
|
C
|
≤100℃
|
|
D
|
≤150℃
|
|
E
|
≤300℃
|
|
F
|
≤350℃
|
|
G
|
≤480℃
|
|
|
a
|
0.6 Mpa
|
|
實際工作壓力
|
|
b
|
1.0 Mpa
|
|
|
c
|
1.6 Mpa
|
|
|
d
|
2.5 Mpa
|
|
|
e
|
4.0 Mpa
|
|
|
f
|
6.3 Mpa
|
|
|
g
|
10 Mpa
|
|
|
h
|
16 Mpa
|
|
|
i
|
22 Mpa
|
|
|
j
|
32 Mpa
|
|
|
|
|
l
|
介質比重（g/㎡）
|
|
l
|
測量長度
|
|
l
|
輸出信號 4-20mA…
|
