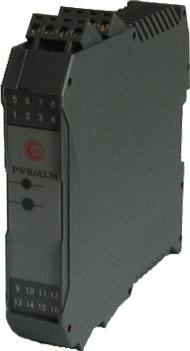

HD-WD導軌式智能溫度變送器

點擊放大

產品特點：

溫度變送器是HD系列卡裝式I/0通道信號處理儀表之一。它的特點是小型化并采用通用的DIN導軌安裝標準,是智能調節器和DCS系統理想的配套單元儀表

HD-WD導軌式智能溫度變送器的詳細資料：

概述

HD-WS-40系列導軌式智能溫度變送器是HD系列卡裝式I/0通道信號處理儀表之一。它的特點是小型化并采用通用的DIN導軌安裝標準,是智能調節器和DCS系統理想的配套單元儀表。它將來自熱電阻的阻值變化轉換為與其對應的溫度成線性關系的1～5V/4～20mA標準直流信號輸出。供給指示、記錄儀、模擬調節器、DCS系統，廣范用于工業生產過程檢測與控制系統。因此本溫度變送器是構成非防爆自動控制系統不可缺少的儀表品種。

特點

● 本儀表采用導軌式安裝結構；
● 其隔離部分采用磁隔離技術，工藝上采用了SMT技術；，
● 整機體積小、重量輕、結構緊湊、可靠性高、使用方便；
● 其主要技術性能指標達到同類產品的水平。
● 極高的穩定性，確保準確度多年不變；
● 電源、輸入、輸出、雙回路間高隔離度；
● 符合電工委員會IEC61000相關抗電磁干擾標準。

技術參數

輸入信號	標準熱電阻	隔離	輸入、輸出、電源間相互隔離
輸出信號	4～20mADC或1～5VDC等	電源	24VDC±10%
引線電阻	<15Ω（三線相等）	功耗	<1.5W（一路）
輸出電阻	250Ω（1～5VDC輸出時）； >500KΩ（4～20mADC輸出時）	環境溫度	0～50℃
輸出電阻	250Ω（1～5VDC輸出時）； >500KΩ（4～20mADC輸出時）	相對濕度	<90%RH（不結露）
負載電阻	250～750Ω（4～20mADC輸出時）	絕緣電阻	電源、輸入、輸出端子間≥100MΩ
精度	±0.2%	絕緣強度	電源、輸入、輸出端子間500VAC/min
響應時間	<0.1S（0～9%）	外形尺寸	寬22.5×高100×深115（mm）
共模抑制比	50Hz時，<5mV	結 構	導軌式安裝
零點調整	ZERO電位器	重量	約200g
量程調整	SPAN電位器	維護	在安裝配線狀態下，儀表可以更換

外形尺寸/安裝方法

□ 外形尺寸：寬×高×深：22.5×100×115mm

□ 安裝方法：35mm導軌式安裝，安裝時請注意垂直安裝，以利于儀表內部熱量散發。


	外型尺寸圖	垂直安裝示意圖

選型

1、導軌式智能溫度變送器選型

型號										說明
HD-WS-40	□	□	□	□	-□	□	（）	-□	-□
輸入通道數	1 2									單路輸入雙路輸入
變送器類型		TR								熱電阻溫度變送器
*路輸出類型			□							見輸出類型表
第二路輸出類型				□						見輸出類型表
*路輸入類型					□					見輸入信號類型
第二路輸入類型						□				見輸入信號類型
變送溫度范圍							（）			設置變送輸出所對應的溫度范圍
供電方式	T W									AC90～265V（開關電源） DC24V（開關電源）
測量精度	B									0.5%FS±1字（可省略） 0.2%FS±1字（請注明）

2、輸出類型表

輸出代碼	功能	輸出代碼	功能
1	輸出為1～5V	7	特殊規格
2	輸出為4～20mA	0	無輸出
3	繼電器報警輸出

3、輸入類型

熱電阻：Pt100、Cu100、Cu50

接線圖

單路熱電阻輸入-單/雙輸出　　　　　雙路熱電阻輸入-雙輸出
