1、 概述
HD-YFY-23臺式液體壓力泵（以下簡稱壓力泵）是壓力儀表檢測工作中的重要輔助設備，與壓力標準器配合，完成壓力儀表校準、檢測工作。
壓力泵選用優質進口液壓泵作為壓力發生部件，輔以設計精巧的微調、快速接口，組成操作簡單、結構合理、密封性能好的優質寬范圍壓力發生系統，可廣泛應用于計量、科研、工礦企業及儀表制造等行業。
2、主要技術指標
2．1造壓范圍
HD-YFY-23YA 0~40.0MPa
HD-YFY-23YB 0~60.0MPa
HD-YFY-23YC 0~100.0MPa
HD-YFY-23SQ 0~70MPa（介質為水）
2.2 調節靈敏度: min 10Pa
2.3 外形尺寸:400×360×160（長×寬×高）
2.4 重量
HD-YFY-23YA 4kg
HD-YFY-23YB 5kg
HD-YFY-23YC 6kg
HD-YFY-23S 6kg
|

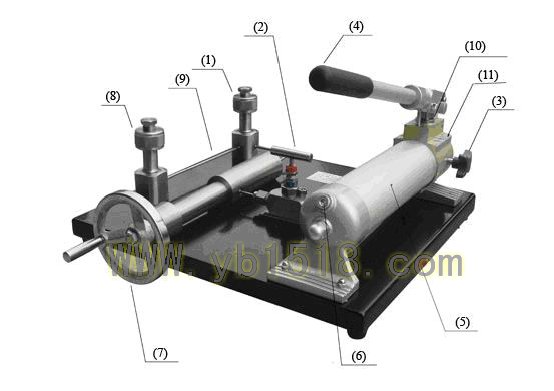

編號
|
名稱
|
功用
|
|
1
|
輸出2
|
連接標準表或被檢表
|
|
2
|
穩壓閥
|
輸出壓力不穩時鎖定，可保壓力平穩
|
|
3
|
疏空閥
|
造壓時鎖定，回壓時開啟
|
|
4
|
杠桿
|
通過操作帶動活塞注運動
|
|
5
|
儲油腔
|
儲存（一般用硅油）導壓液體
|
|
6
|
放氣口
|
注液時打開放氣
|
|
7
|
微調
|
小范圍增加或減小壓力
|
|
8
|
輸出1
|
連接標準表或被檢表
|
|
9
|
泵體總成
|
各部件組合安裝體
|
|
10
|
杠桿鎖扣
|
拉出或回鎖固定杠桿狀態
|
|
11
|
注液口
|
添加（更換）測試介質
|
3、操作和使用
3．1正程檢測
打開輸出1、輸出2堵頭，打開穩壓閥，將微調調至適當位置鎖閉疏空閥，輕輕操作杠桿使導壓液體至輸出口，安裝標準表及被校表，操作杠桿升壓至檢定點附近，用微調逼近檢定點，逐點檢測至滿程。
3．2回程檢測
按規程在滿程兩次讀數后，用微調緩慢降壓至檢定點，逐點檢測，直至零點，當操作微調不能降壓時，可輕輕開啟疏空閥降壓。
高壓狀態下，出現壓力緩慢下降時，可鎖閉穩壓閥。
4、注意事項
4.1 壓力泵應選擇平整易操作的臺面放置，避免進入有高腐蝕性氣體及粉塵顆粒的環境使用。
4.2 被檢儀表應作適當清洗,避免污漬進入檢測回路。
4.3 輸出1，輸出2為快速接口，端面密封，安裝儀表時，無需借助任何工具，切勻用力擰緊，大約在密封面相互貼緊時，再擰2~3圈即可。
4.4 經常檢查下部鎖緊螺帽，連接是否牢固，連接不可靠，在遇高壓時，可能造成崩脫。
4.5 當杠桿造壓較重時，用微調升壓則較為輕松。
