用途說明
HD-YTT-150型差動遠傳壓力表是二線制本質安全型隔爆儀表，用于測量對銅及其合金不起腐蝕作用的液體、氣體和蒸汽的壓力。儀表帶上阻尼器后，可測量脈動、沖擊、突然卸荷介質的壓力。帶上隔膜體后，可測量粘度大、有腐蝕性質的壓力。本儀表除就地進行壓力指示外，還連續輸出與被測壓力信號成線性的0-10mA或4-20mA直流信號，可以與DDZ-II或DDZ-III型變送單元組合儀表中的顯示、記錄、調節儀表聯網用，組成自動記錄、調節、控制系統。適用于石油化工、治金、電站，輕工等部門使用。
技術參數：
|
產品名稱及型號
|
輸出信號
與負載電阻
|
測量范圍 MPa
|
精度 等級
|
|
差動遠傳壓力表
|
耐震
|
|
YTT-150A
|
YTT-150A-Z
|
0-10mADC
≤1KΩ
|
-0.1～0.3;-0.1～0.5;-0.1～0.9;
-0.1～1.5-0.1～2.4;0～0.16;
0～0.25;0～0.4;0～0.6;0～1.0;
0～1.6;0～2.5;0～4.0;0～6.0;
0～10;0～16;0～25;0～40;0～60
|
± 1.6
|
|
YTT-150
|
YTT-150-Z
|
4-20mADC
≤250Ω
|

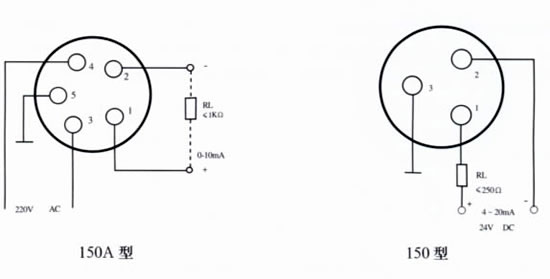

YTT-150A、YTT-150A-Z型儀表供電電源：220V；50Hz。YTT-150、YTT-150-Z型供電電源:24VDC由配電器供電。
儀表工作溫度：-25℃~55℃，相對濕度不超過80%。耐震型儀表工作環境振動頻率不大于25Hz，振幅不大于0.3mm。
儀表執行標準：Q/320211 DSY03-2003

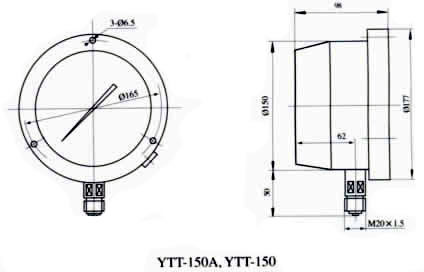

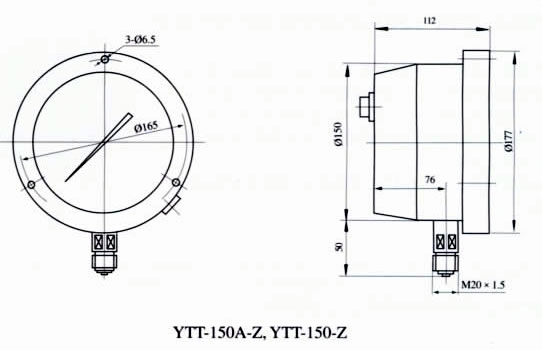

外形尺寸：
使用與訂貨須知：
工作環境無腐蝕性氣體
訂貨請說明名稱、型號及測量范圍。
