引言
電磁流量計轉換器作為信號處理與傳輸?shù)暮诵牟考?fù)責將傳感器檢測的微弱感應電動勢轉換為標準的流量信號（如4-20mA、脈沖等）。其工作狀態直接影響整個測量系統的可靠性——轉換器故障會導致流量顯示異常、信號中斷或測量誤差超標。因此，掌握規范的維修技術至關重要。
一、維修基本原則
在進行任何維修操作前，必須嚴格遵守以下原則：
先排查后維修：通過系統化診斷確定故障根源，避免盲目拆解。
先靜態后動態：在斷電狀態下完成外觀檢查和初步測量，確認無短路等問題后再通電測試。
精準定位，規范操作：使用合適工具和方法，防止二次損傷。
二、維修前安全準備
2.1 斷電與接線標記
切斷電源：斷開轉換器的供電電源（AC 220V或DC 24V），并等待至少5分鐘，確保內部電容放電完畢。
斷開所有接線：包括與傳感器連接的信號線、勵磁線，以及與控制系統（DCS/PLC）連接的輸出線。
做好接線標記：使用標簽或記號筆清晰標記每根線的位置和功能，避免復裝時接錯。
2.2 工具與環境準備
環境要求：維修區域應干燥、無塵，遠離強電磁干擾源（如變頻器、大功率電機）。相對濕度≤85% RH，溫度15~30℃。
|
工具/設備
|
用途
|
備注
|
|
數字萬用表
|
測量電壓、電阻、通斷
|
推薦精度：±0.5%
|
|
信號發生器
|
模擬傳感器信號（μV~mV級）
|
用于檢測轉換器放大電路
|
|
無塵布/防靜電刷
|
清潔電路板
|
嚴禁使用普通棉布或酒精
|
|
防靜電手環
|
防止靜電損傷電子元件
|
必須接地
|
|
放大鏡/顯微鏡
|
檢查焊點和元件外觀
|
用于發現微小裂紋或虛焊
|
三、系統化故障排查流程

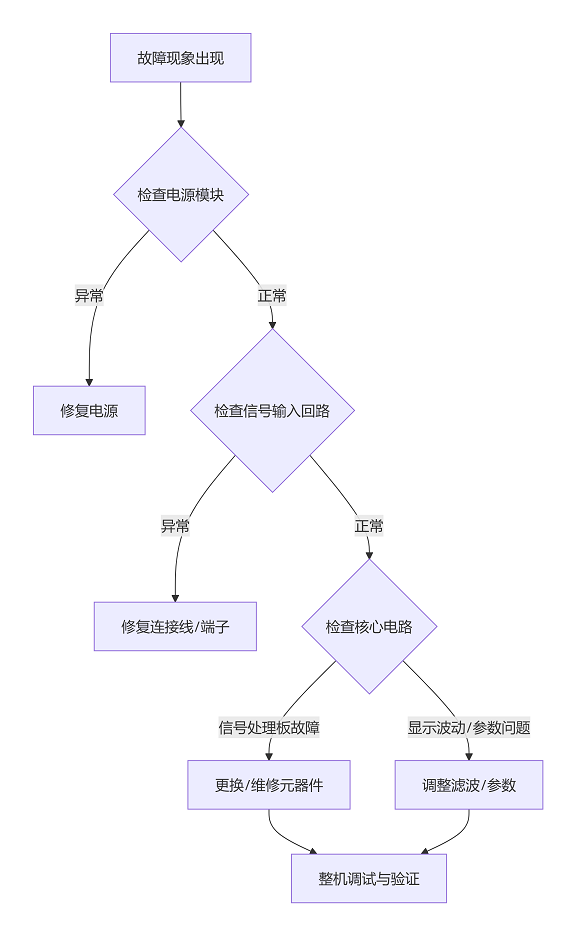

故障排查應遵循由外及內、由簡到繁的順序，如下圖所示：
3.1 電源模塊檢查（優先級最高）
電源是轉換器工作的基礎，故障率占比約30%。
測量輸入電壓：
用萬用表交流/直流檔測量轉換器電源輸入端子的電壓，確認是否在額定范圍內（如AC 220V ±10% 或 DC 24V ±5%）。
常見問題：無電壓、電壓過低、波動劇烈。
排查供電線路：
檢查電源線是否松動、斷裂，接線端子是否氧化。
檢查熔斷器（保險絲）是否熔斷。若熔斷，需更換同規格熔斷件（如2A/250V），并查明熔斷原因（如內部短路）。
測量直流穩壓輸出：
若輸入正常但無輸出，可能是內部開關電源或線性穩壓模塊損壞。測量各測試點（如+5V、±15V）電壓。
3.2 信號輸入回路檢查
傳感器與轉換器之間的連接是信號傳輸?shù)?/span>“橋梁”。
外觀檢查：查看屏蔽電纜有無破損、擠壓變形。
通斷與絕緣測試：
用萬用表電阻檔測量每根信號線（通常為紅、白、屏蔽層）的通斷，阻值應＜1Ω。
測量線間及對地絕緣電阻，應≥20MΩ（500V兆歐表測試），否則說明電纜受潮或破損。
端子清潔與緊固：
若發現接線端子氧化發黑，用無水酒精或無塵布擦拭，去除氧化層。
重新緊固螺絲，確保接觸可靠。
3.3 核心電路故障維修
若電源和輸入回路均正常，則故障可能位于轉換器內部電路板。
3.3.1 信號處理板故障（無顯示/無輸出）
安全操作：佩戴防靜電手環，打開轉換器外殼。
清潔與目測：
使用無塵布或防靜電刷輕輕清理電路板上的灰塵、污物。
在充足光線下或使用放大鏡檢查：
電解電容是否鼓包、漏液、頂部開裂。
電阻是否燒黑、斷裂。
集成電路（IC）是否有裂紋、引腳氧化或短路。
焊點是否有虛焊、冷焊、裂紋。
元器件更換：
對于損壞的電容、電阻，使用同規格（容值、耐壓、精度）的優質元件更換。
焊接時使用恒溫電烙鐵（溫度≤350℃），時間≤3秒，防止過熱損壞焊盤或元件。
更換IC時需小心，避免引腳折斷或短路。
3.3.2 濾波電路/參數設置問題（顯示波動過大）
現象：流量顯示劇烈跳動，與實際流量明顯不符。
排查：
濾波參數：檢查轉換器的阻尼時間（濾波常數）設置是否過小。若現場流體本身有脈動，可適當增大阻尼時間（如從1秒增至5秒）。
濾波電路硬件：檢查濾波電容是否容量下降、漏電?？捎秒姌蚧蛱鎿Q法測試。
接地與屏蔽：檢查屏蔽層是否單端可靠接地（接地電阻≤4Ω），接地線是否松動。
調整與修復：
通過轉換器菜單重新設置濾波參數。
更換失效的濾波電容（通常為電解電容或CBB電容）。
重新處理接地線。
四、維修后調試與驗證
4.1 復裝與接線
核對標記：對照維修前記錄的標記，逐一正確接線。
檢查無誤：再次確認電源線、信號線、屏蔽線連接正確，無短路、漏接。
4.2 通電與信號模擬測試
靜態測試：
接通電源，觀察轉換器顯示屏是否正常點亮，有無錯誤代碼。
用萬用表測量各關鍵測試點電壓（如+5V、±15V）是否正常。
動態模擬測試：
斷開傳感器連接，將信號發生器接入轉換器輸入端。
模擬傳感器輸出的微弱信號（例如在量程范圍內調節頻率或電壓）。
觀察轉換器輸出（4-20mA或脈沖）是否與設定值成線性對應。
記錄誤差，應在允許范圍內（通常≤±0.5%）。
4.3 實流驗證
將傳感器重新連接，恢復實際工況。
緩慢開啟閥門，觀察流量顯示是否穩定，并與參考點（如其他同精度儀表、容器液位變化）進行比對。
在常用流量點記錄示值，確認誤差滿足工藝要求（如±1.0%）。
五、日常維護與預防措施
定期清潔：每3~6個月清潔一次轉換器外殼和散熱孔，防止灰塵積聚導致散熱不良。
接線檢查：每半年檢查一次接線端子是否松動，屏蔽層接地是否可靠。
環境控制：
避免轉換器長期暴露在陽光直射、高溫（＞60℃）或潮濕環境中。
遠離變頻器、大電機等強電磁干擾源，保持安全距離（通常＞1米）。
防雷與浪涌保護：在雷雨多發地區，建議在電源和信號輸入端加裝浪涌保護器。
定期校驗：建議每1~2年進行一次計量性能校驗（可送檢或在線比對），及時發現潛在問題。
六、結語
電磁流量計轉換器的維修是一項技術性、經驗性很強的工作。通過遵循“安全第一、系統排查、精準維修、規范調試”的原則，絕大多數故障都能得到有效解決。維修完成后，做好詳細記錄（故障現象、處理過程、更換元件），有助于未來快速診斷和預防性維護。對于復雜電路或高精度應用，建議聯系原廠或?qū)I(yè)維修機構處理，以確保設備長期穩定運行。
