如何保證渦街流量計安裝位置不會受到振動的影響？

發布時間：2025-06-20 09:02:59 點擊次數：

為確保渦街流量計安裝位置免受振動影響，需從安裝位置選擇、支撐結構設計、減震措施及管道固定等多方面綜合處理。以下是具體解決方案及技術要點：
一、安裝位置的振動源規避原則
1.遠離強振動設備
避免在壓縮機、泵、風機等動力設備附近直接安裝（建議距離≥3 米），若無法遠離，需在設備與流量計之間設置剛性隔離結構（如混凝土基座）。
避開管道彎曲、閥門（尤其是快速啟閉閥）下游 5D 以內的位置（D 為管道直徑），因流體流經閥門時產生的湍流易引發管道振動。
2.優選低振動管道段
選擇直管段且支撐良好的管道區域安裝，上游直管段≥10D，下游≥5D（D 為管徑），確保流體穩定的同時減少管道振動傳遞。
避免在管道支架間距過大的位置安裝（常規支架間距建議：DN100 以下≤3 米，DN100 以上≤5 米），防止管道下垂振動。
二、獨立支撐結構設計（核心減震措施）
1.流量計獨立支架要求
必須為流量計單獨設置剛性支架（如角鋼或槽鋼支架），支架底座固定在建筑物主體結構（如混凝土梁）或獨立基座上，禁止與管道支架共用。
支架與流量計之間采用螺栓剛性連接，螺栓需加裝防松墊圈（如彈簧墊圈或防松螺母），避免長期振動導致松動。
2.支架剛度與阻尼設計
支架材料選用 Q235B 碳鋼或不銹鋼，截面尺寸根據管徑確定（如 DN50 流量計支架角鋼不小于∠40×4，DN200 不小于∠75×6）。
若現場振動頻率較高（如機械振動），可在支架與流量計連接處加裝阻尼塊（如橡膠阻尼墊或金屬阻尼器），吸收振動能量。
三、管道與流量計的減震連接措施
1.柔性連接與減震元件
在流量計上下游 200mm 處安裝金屬波紋管或橡膠軟接頭（蒸汽場景需用金屬波紋管，耐溫≥250℃），隔離管道振動傳遞。
軟接頭安裝時需自然伸展，不得強行拉伸或壓縮（允許軸向位移≤±5mm，徑向位移≤±3mm），避免額外應力引發振動。
2.管道剛性固定與減震墊片
在流量計上下游 1 米范圍內增設管道固定支架，支架與管道之間加裝減震墊片（如氯丁橡膠墊，厚度 5-10mm），降低管道振動幅度。
對于高溫蒸汽管道，固定支架需采用彈性支撐（如彈簧吊架），兼顧熱膨脹補償與振動抑制，彈簧剛度選擇需匹配管道重量（建議載荷偏差≤5%）。

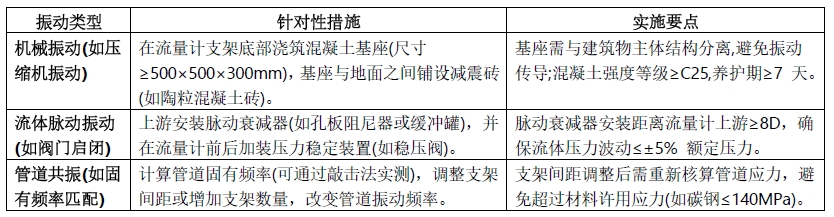

四、特殊場景的強化減震方案

五、安裝后的振動檢測與驗證
1.振動幅值測量
使用便攜式測振儀測量流量計外殼振動速度，允許值需符合廠商要求（常規≤2.5mm/s，振動頻率 10-1000Hz），若超過需立即排查原因。
2.運行狀態觀察
開機運行時觀察流量計顯示波動情況：正常時流量值波動≤±1% 量程，若波動超過 ±3%，可能由振動引起，需檢查支架、軟接頭是否松動或失效。
3.定期維護檢查
每季度檢查支架螺栓扭矩（如 M12 螺栓扭矩需保持 40-45N?m）、減震墊片老化情況（若出現龜裂、硬化需及時更換），并記錄振動數據形成趨勢分析。
六、廠商特殊要求與行業標準參考
參考標準：GB/T 2624.3-2006《用安裝在圓形截面管道中的差壓裝置測量滿管流體流量》、JJG 1029-2007《渦街流量計檢定規程》中明確要求振動加速度≤5m/s²。
廠商建議：如橫河 YF105 渦街流量計要求安裝位置振動速度≤1.5mm/s，西門子 SITRANS 渦街建議采用獨立支架且支架固有頻率＞30Hz（避免與管道振動頻率耦合）。
總結：振動抑制的系統化方案
確保渦街流量計免受振動影響需遵循 “避、隔、固、檢” 原則：
1.避開振動源與易振管道段；
2.隔離通過獨立支架、軟接頭切斷振動傳遞路徑；
3.固定強化管道支撐與剛性連接；
4.檢測通過儀器測量與定期維護確保措施有效性。
通過上述綜合手段，可將振動影響控制在精度允許范圍內（如使測量誤差≤±0.5% 量程），保障流量計長期穩定運行。
