氣體流量計的功能結構設計分析

發布時間：2023-06-07 08:49:39 點擊次數：

通用化以零部件的互換為基礎，強調功能和幾何結構的一-致性上。流量計的通用化設計工作.必須建立在對其產品功能結構的準確把握和深人分析的基礎上。
1.渦輪流量計類功能結構

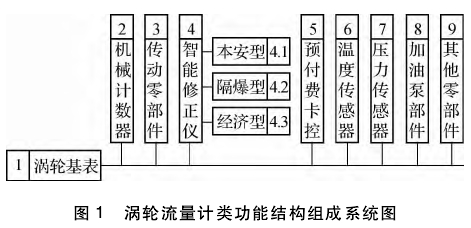

目前渦輪流量計類包含有幾個大系列產品，主要有帶機械計數器系列，智能修正系列和預付費IC卡控系列。各系列產品的一次儀表皆以渦輪流量計基表為基礎發展起來，在具備準確流量計量的同時，有各自使用方面和功能上的側重。其中，智能修正系列按防爆等級不同分有標準的本安型和隔爆型，外加經濟型共三個小系列?？筛鶕?jù)該類產品的主要功能結構進行分解，分解后的系統組成結構見圖1。該類各系列將主要通過圖示中幾大結構部件進行組合，實現各自獨立的功能產品。例如，帶機械計數器的渦輪流量計系列產品，功能結構組成主要是件1、2、3、8和9,智能修正的本安型系列主要由件1、4.1、6、7、8和9組成，預付費卡控系列由件1、5、6、7、8和9組成。

2.腰輪流量計類功能結構

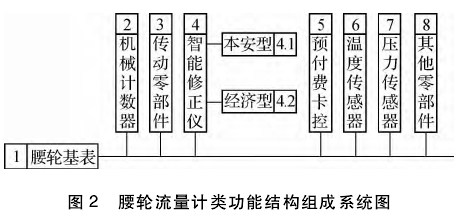

腰輪流量計類是目前城市燃?xì)獾蛪憾说闹饕ど逃?jì)量產品，根據使用要求不同，分有帶機械計數器系列，智能修正系列和預付費IC卡控三大系列。智能系列分有標準本安型和經濟型兩小系列。該類產品以腰輪基表為基礎，主要功能結構組成系統見圖2。其中如帶機械計數器系列包含了件1、2、3和8，智能修正經濟型系列包含了件1、4.2、6、7和8，預付費卡控系列由件1、5、6、7和8組成。

3.旋渦流量計類功能結構

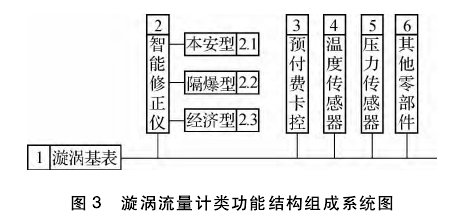

旋進旋渦流量計類產品必須通過智能修正，主要由智能修正系列和預付費IC卡控兩大系列，智能修正分有標準本安型、隔爆型系列和經濟型共.三小系列。該類產品主要功能結構組成系統見圖3。其中如智能隔爆型組成由件1、2.2、4、5、6,預付費卡控系列由件1、3、4、5和6組成。

4.超聲流量計類功能結構

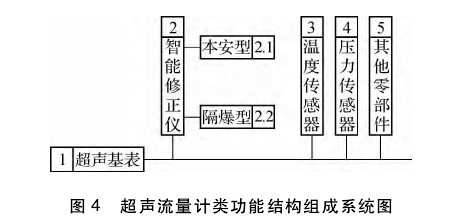

超聲波流量計也必須通過智能修正，該類產品多基于工作壓力范圍和對準確度要求的不同，來設計不同聲道數的系列。不同系列流量計的基表結構差異相對較大，但與以上三類流量計的仍有相同的功能結構部分，具體系統如圖4所示。
