1.智能電磁流量計串口中斷程序

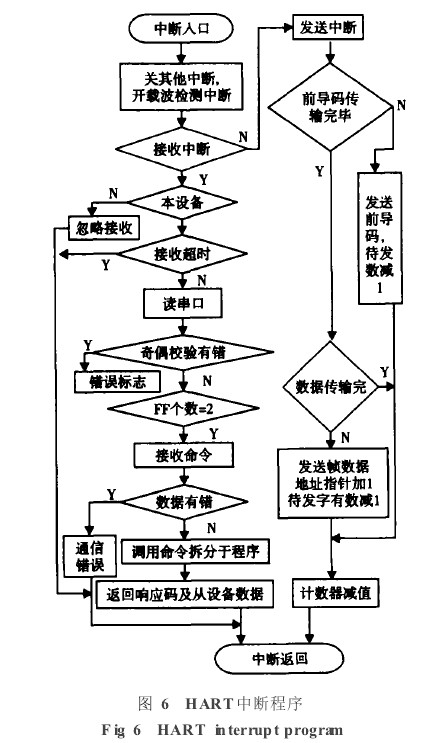

在HART通信中,智能電磁流量計作為從設備.進行通訊,所以這里的軟件設計只是針對于從設備.HART通信采用水平和垂直校驗的方法.當檢測到接收數據有差錯時,則等到主設備命令幀發完后,通知主設備數據接收有誤.主設備則重新發命令幀,從而保證通信的準確可靠.HART中斷子程序流程圖如圖6所示.
由于HART通信為主從方式,HART幀中每個字節在物理層傳輸需要9ms左右,為了保證通訊的實時性,通訊程序采用串行口終端接收發送.該中斷所要完成通信中的主要任務,即接收和發送幀,幀的拆分和打包.
2.上位機軟件數據采集程序
1)形成讀智能電磁流量計長幀地址命令字:5個FF前導碼;起始字符為02(采用短幀格式時,主設備向從設備發送);地址為00(輪循地址);命令字是00(讀變送器標識命令字節數);無數據
2)追加校驗和:采用異或邏輯運算求校驗和追加在字節數后,形成完整命令.
3)按異步串行通信方式發送命令并接收從設備回答的信息.
4)從回答的信息中提取流量計長幀地址.
5)形成讀流量計其他數據命令:5個FF前導碼;起始字符為82(采用長幀格式時,主設備向從設備發送);地址為流量計長幀地址;命令字、字節數和數據略;采用異或邏輯運算求校驗和,追加在字節數后,形成完整命令.
|
|
| |
|
