金屬管浮子流量計檢定裝置的不確定度分析? |
|
| 發布時間：2023-04-03 09:23:31 點擊次數： |
| |

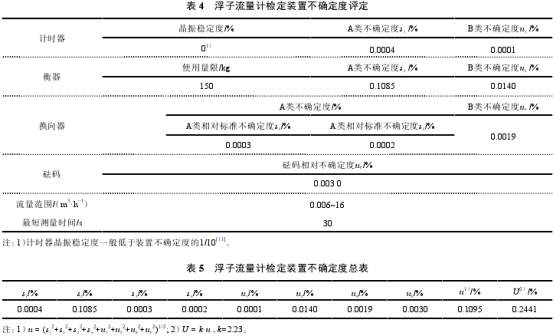

依據JJG164-2000液體流量標準裝置檢定規程對金屬管浮子流量計檢定裝置進行不確定度評定叫。不確定度分量主要包括計時器、電子秤和換向器。利用北京計量院水流量標準裝置作為動力源,對研發的浮子流量計檢定裝置進行不確定度評定。換向器在水流量標準裝置各組成部分中極為關鍵,在整個裝置不確定度中占有相當比重,是整個裝置不確定度的主要來源,本文采用行程差法對換向器換人/換出重復性誤差進行測量。浮子流量計檢定裝置各不確定度分量評定結果見表4和表5。
依據JJG164-2000,金屬管浮子流量計檢定裝置的合成不確定度u=0.1095%,裝置的擴展不確定度
U=k·u=2.23x0.1095%=0.2441%~0.25%(k-=2.23)。
1.0級為浮子流量計的最高準確度等級,浮子流量計檢定裝置的擴展不確定度應優于被檢流量計最大允許誤差的1/2日。組合裝置擴展不確定度0.25%,滿足最高等級浮子流量檢定要求。
|
|
| |
|
