渦街流量計的測量數據

發布時間：2023-02-28 09:15:59 點擊次數：

1.出廠檢定數據

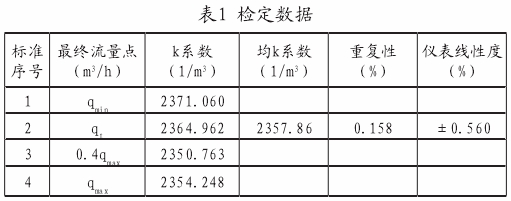

將渦街流量計送到指定檢定區域時附帶著出廠的檢定數據，而且廠家已經按照原有《渦街流量計檢定規程》中的標準要求，選擇了其中qmin、qt(即是0.2 qmax)、0.4qmax、qmax。的這四個流量點使用標準表法氣體流量標準裝置，并施行了出廠的檢定，詳細數據分析見表1。

從表中數據，能夠清晰的了解到出廠檢定數據的一-整套信息，包括最終流量點、k系數、平均k系數、重復性及儀表線性度都有一個十分詳細的檢定數據可供參考和分析。
2.本次試驗室檢定情況分析

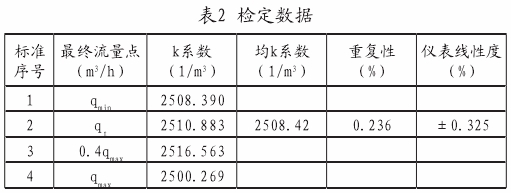

①使用舊管路。本次試驗環節進行中，在試驗室第一次展開檢定操作時，所使用的是一組相對較舊的管路，而詳細的檢定數據詳見表2。

在通過研究與分析下，不難發現，其儀表的口徑是DN8O，而此次檢定所使用的管路的實際口徑大致為77mm，通過管表的交界位置能夠發現，流量計中的傳感器的外圓部位會被全部遮住，而且管表的表通路同軸狀況也不太好，這些因素都導致管路的橫截面面積范圍不斷縮短，極有可能是因?yàn)閗系數不斷增大的情況而引發的。

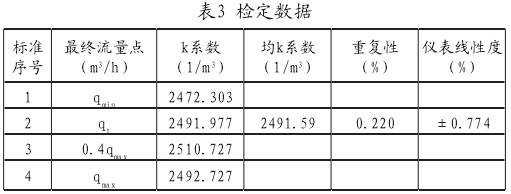

在儀表和原廠的法蘭進行連接之后，依舊將DN77管路安裝在本次試驗標準裝置上，并再次進行試驗，這樣就能夠保障儀表和管路內的同軸度標準符合要求，其詳細的檢定數據見表3。

在此次試驗中，通過表格數據能夠發現，儀表線性度與重復性的數據依然符合《渦街流量計檢定規程》中所規定的1.5級標準要求，但儀表的平均系數在和出廠檢定相比較下，誤差依舊有+5.61%之多，而這與之前相比較下，能夠有少量的改善，不過需要注意的是，其中3mm的管徑偏差無法單純的改進管表對于中同軸度的降低。

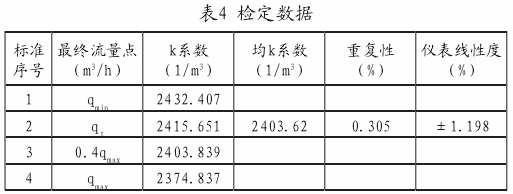

②使用新管路?？梢灾贫ㄒ唤M全新的管路，展開試驗，本組管路的實際口徑80mm，并與儀表保持著基本相同的效果，其檢定的數據結果詳見表4。

在本次試驗檢定數據中，與前兩次的對比下，能夠有明顯的轉變，通過表4數據能夠更為清晰的認知，不過和出廠檢定平均系數相比較下具有很明顯的差距，相比誤差數值會達到+1.94%，不過會對貿易結算引發一定的偏差。面對這樣的情況，分析探究其中的原因，并探究管路和儀表口徑雖然一致，不過管表的整體結合處仍然沒有完全的吻合，而且同軸度不佳，以實際情況分析，儀表傳感器通路外圓具有被管道壁遮住的狀況發生，遮住之后會降低管路的橫截面面積，并有很大可能產生儀表平均系數過大。隨后進行再--次校正操作中，將管表對中，渦街流量計傳感器通路外圓會全部展露出來，而且整個通路也沒有被管道壁遮住，從而不斷的進行試驗，在此次檢定數據中，將平均k系數與出廠檢定相比.較，誤差大大縮小，所需雙方能夠?qū)Υ嗽囼?yàn)結果表示滿意。
