超聲波流量計的測量與注意事項? |
|
| 發布時間：2023-02-07 09:54:22 點擊次數： |
| |
1.測雖數據及校驗

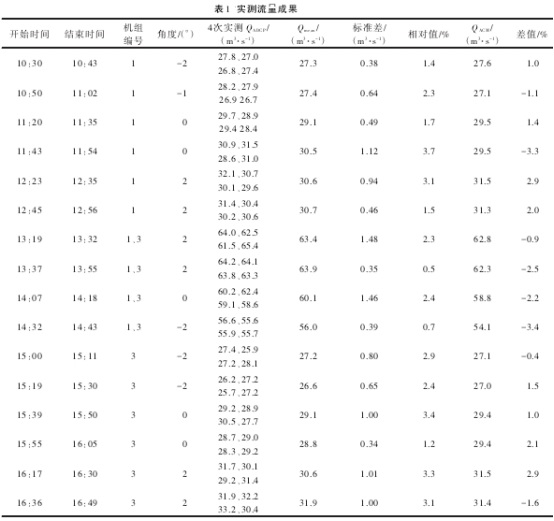

超聲波流量計安裝完成后,采用走航式ADCP進行測流，被測機組為1號和3號機組,單機.運行、雙機運行時,葉片角度分別調整為-2°、0°、2°,實測流量成果見表1。

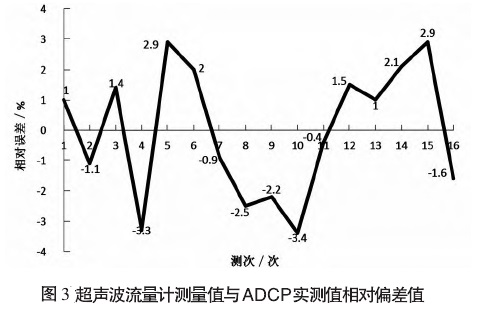

從表1可以看出,經測量計算,超聲波流量計測量值與ADCP實測值相對偏差在-3.4%~2.9%,ADCP流量測驗值最大偏差4.0%,ADCP實測流量相對標準差均在5%以內,符合流量測驗規范要求,具體如圖3所示,比測與校驗符合測驗精度與相關技術指標要求。
可以看出,相對于時差式超聲波流量計流速測量值,機組流量是線性的;相對于流道內流速值,時差式超聲波流量計流速測量值是穩定可靠的。除少量數值外,在流量較大時,時差式超聲波流量計測量值相對誤差較小，符合誤差分布一般規律。
2.注意事項
超聲波流量計盡管有很多優勢,但是也存在一定缺點,特別是當流道內液體噪聲較大或者是內有較多氣泡時,勢必會對超聲波傳播產生不良影響，從而造成測量結果不準確。超聲波流量計自身結構也存在一定的復雜性,其成本偏高,在使用過程中應定期對超聲波測量計進行維護。另外,超聲波流量計在某些具備發電功能的泵站應用,應注重發電工況下流道內易產生真空現象,生成大量氣泡,從而導致超聲波流速計無法正常工作。
|
|
| |
|
