1.在MTO裝置中的應用
以甲醇制烯烴裝置(MTO裝置)為例，介紹在實際石油化工行業中電磁流量計的若干應用。在設計中分別在自烯烴分離裝置流人的20%堿液管道、氨水管道、至廢液處理單元循環漿液管道上設置電磁流量計。這些管道中介質的特點是:臟、污流體,且具有一定的腐蝕性磨損性,并且均為導電流體。同時,工藝管道壓力普遍不高,壓力損失盡量小，且要求儀表測量精度又相對較高。鑒于上述工況特點及要求,選用了電磁流量計來滿足工藝測量。由于電磁流量計電極和襯里與介質直接接觸,根據項目實際情況,尤其是介質的特性,選擇合適的電極材料和襯里材料尤為關鍵。
1.1根據被測介質的腐蝕性特性選擇電極材料

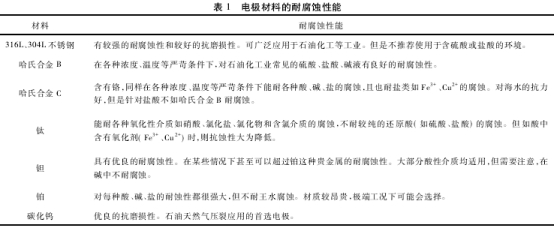

電磁流量計中的電極起著重要的傳輸電信號的作用。電信號的傳遞是否準確,關系到整個電磁流量計精度、準確度,是至關重要的一個環節。而信號傳遞的準確性主要的影響因素是電極表面質量及材料性能,所以不同的介質流量應選擇與之相適應的電極材料,這樣才能盡可能保證測量的準確性,同時延長整個流量計的使用壽命。表1是石油化工行業常見電極材料的耐腐蝕性能,針對上述裝置,20%堿液和氨液屬于強腐蝕介質,選用哈氏合金作為電極材料。循環漿液的腐蝕性不高，則選用304L不銹鋼作為電極材料,這樣選擇滿足測量要求準確性和經濟性要求,儀表運行至今效果良好。
1.2根據被測介質的磨損性及溫度來選擇村里材料

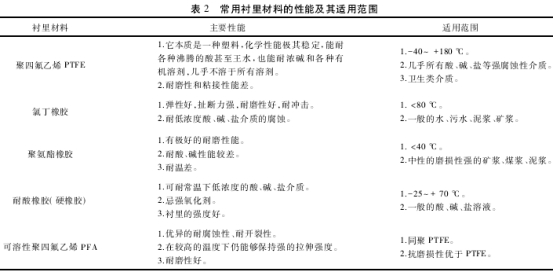

襯里敷設于流量計測量管內側,襯里必須是電絕緣材料。根據表2石油化工行業常見襯里材料的性能,在20%堿液管道、氨水管道上,電磁流量計選用PTFE作為襯里材料,介質的溫度也在PTFE的適用范圍之內。PTFE是石油化工行業比較常用的襯里材料。但是循環漿液因?yàn)榻橘|(zhì)可能含有催化劑等雜質,選擇聚氨酯橡膠性能尚可,且耐磨性相當于天然橡膠的10倍，但是它的缺點是耐溫太低;氯丁橡膠更適合大口徑的傳感器，所以針對循環漿液就最好選用PFA作為襯里材料,提高其耐磨性。這種選擇使得裝置運行效果安全且高效。
2.在公用工程部分的應用
目前正在建設中或已建成的石油化工裝置中,公用工程部分循環冷水管道、新鮮水管道通常選用電磁流量計來測量流量。管道的主要特點是:循環冷水管道工藝管徑大、壓力低、水中含有氯化物等腐蝕性介質;且循環冷水管道和新鮮水管道經常敷設在地面以下。這就要求流量計首先安裝方便,電磁流量計可水平.垂直或傾斜任意角度安裝。但是在這種場合選用電磁流量計需注意:
(1)需維護方便,電磁流量計應選用分體式,傳感器裝于工藝管道,轉換器可裝在傳感器附近或儀表室,相距數十到數百米。這樣,轉換器既可放在地面以上,也可遠離相對惡劣的現場環境,電子部件的檢查、調整和設定比較方便。但是在安裝過程中,對敷線的要求就比較嚴格,否則易引人干擾信號。
(2)根據國標CB/T4208-20176],關于外殼防護等級的標準為:IP65為防噴水型,IP66為防止猛烈噴水型,IP67為短時間防浸水型,IP68為連續浸水型，能長期在水中工作。循環冷水管道和新鮮水管道常敷設在地面以下,一般會設置儀表井來安裝電磁流量計的傳感單元,因此此種工況下,電磁流量計的傳感器的外殼防護等級應選IP68。
|
|
| |
|
